Pirkite su nuolaida gamyklos didelio grynumo kalcio metalą, pagamintą Kinijoje. Harvest Enterprise yra didelio grynumo kalcio metalo gamintoja ir tiekėja Kinijoje. Kalcio metalas Pagrindinis metalinio kalcio tikslas yra perdirbti į metalines kalcio daleles, o tada gaminti kalcio geležies vielą arba gryną kalcio vielą, kuri galiausiai naudojama geležies ir geležies rafinavimui. plieno. Jo vaidmuo yra desulfuruoti ir deoksiduoti bei padidinti išlydyto plieno sklandumą ir skatinti greitą intarpų padidėjimą išlydytame pliene, paprastai naudojamame aukštos kokybės plienui gaminti. Metalinis kalcis naudojamas kaip dehidratuojanti medžiaga gaminant alkoholį be vandens ir naudojamas kaip desulfuratorius naftos pramonėje, naudojamas deoksiduoti arba desulfuruoti metalurgijos pramonėje. Tačiau kalcio junginiai yra labai plačiai naudojami, ypač statybų pramonėje.
Pirkite su nuolaida didelio grynumo kalcio metalo pavyzdį, pagamintą Kinijoje. Harvest Enterprise yra didelio grynumo kalcio metalo gamintojas ir tiekėjas Kinijoje.
Pirma dalis: kaip pasigaminti
1. Marmuro (CaCO3), paprastai žinomo kaip degintas baltas, deginimas į negesintas kalkes (CaO);
2. Greitai sumaišykite negesintas kalkes (CaO) su aliuminio milteliais (AL) ir rutuliniu presavimo aparatu padarykite plokščius maždaug 4 cm ilgio rutuliukus;
3. Įdėkite plokščią rutulį į redukcijos baką, kurio aukšta 1200 laipsnių temperatūra, ir ištuštinkite reduktoriaus baką;
4. Aliuminio milteliai ir negesintos kalkės buvo išstumtos vakuumo ir aukštos temperatūros sąlygomis, kad susidarytų aliuminio oksido ir metalo kalcio garai;

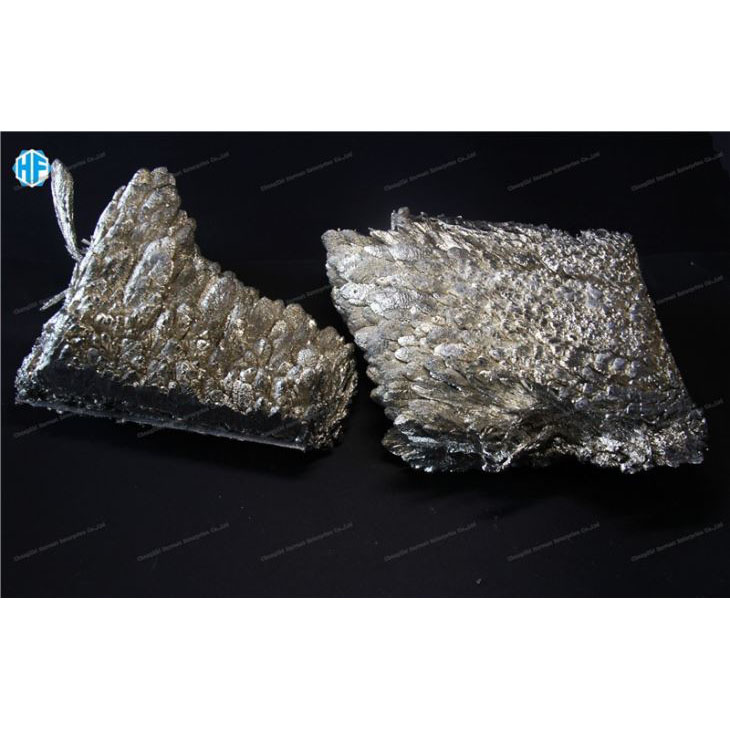

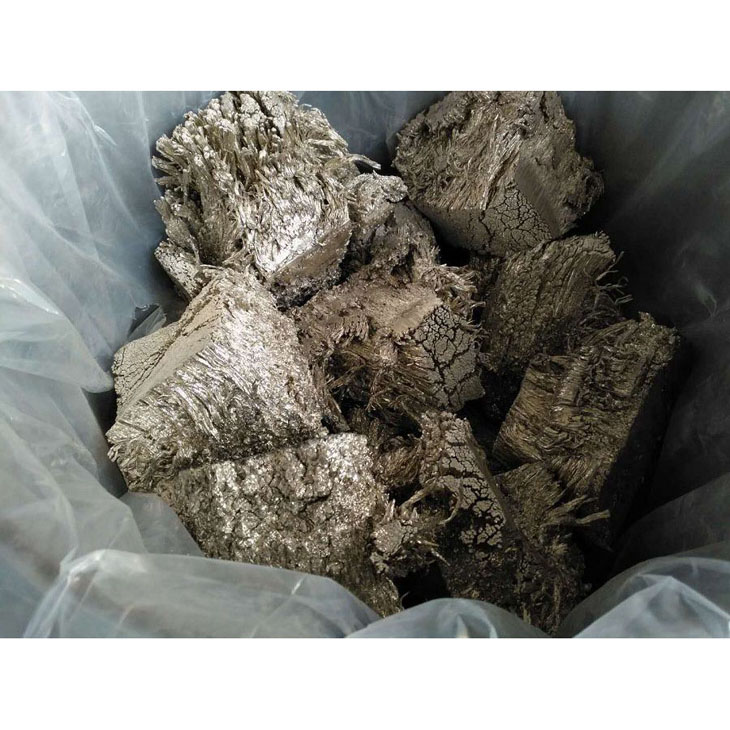

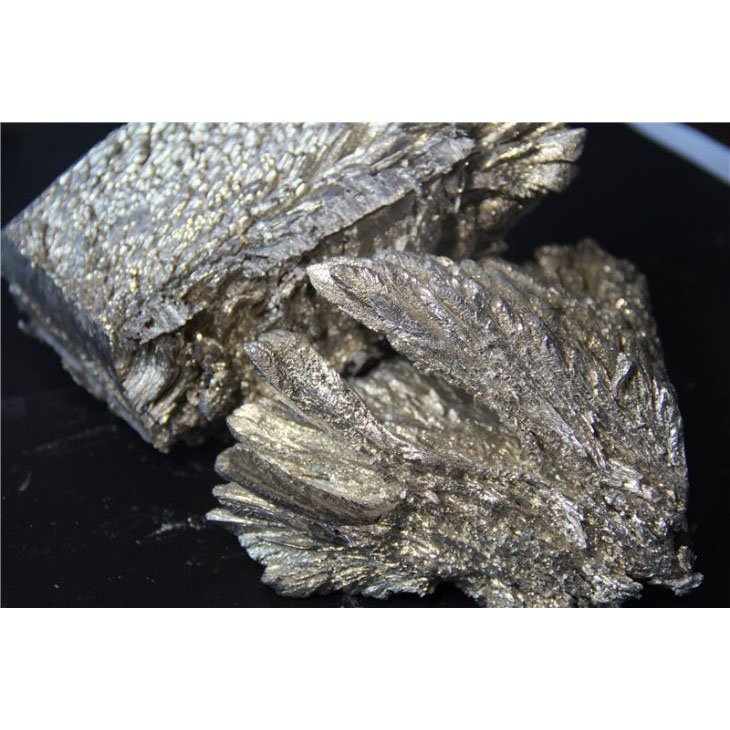

5. Metaliniai kalcio garai kondensuojasi vandeniu aušinamame redukcijos bako skyriuje ir susidaro metaliniai kalcio kristalai;
6. Po aušinimo metaliniai kalcio kristalai gali būti perdirbami į reikiamų specifikacijų metalo kalcio produktus, tokius kaip metalo kalcio dalelės ir metalo kalcio milteliai.
Antra dalis: Kaip gauti
Paprastai yra trys būdai gauti didelio grynumo kalcio metalą. Redukcijos metodas, elektrolitinis metodas ir kalcio rafinavimas

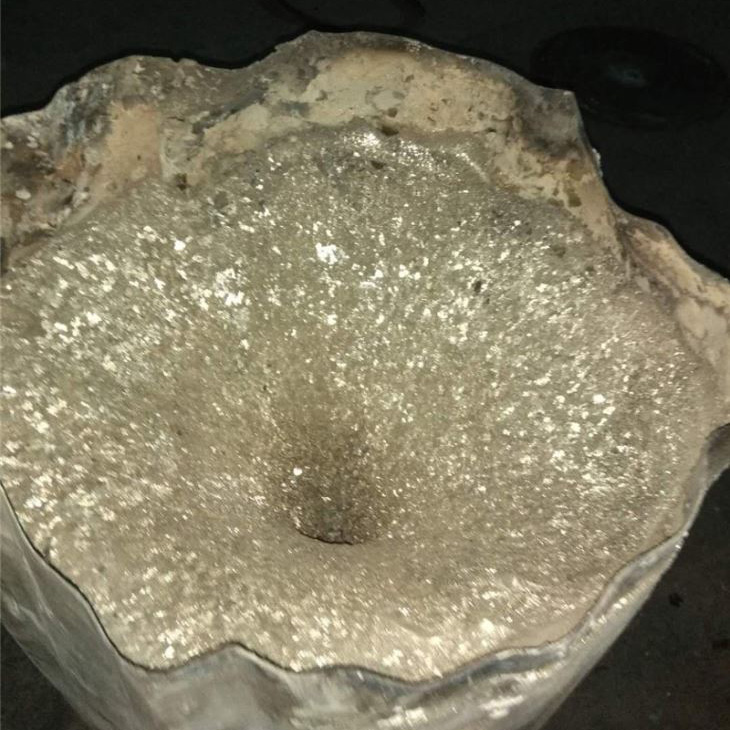

1. Redukcijos metodas yra pagrindinis metalinio kalcio gamybos būdas. Paprastai kalkakmenis naudojamas kaip žaliava, kalcinuojamas į kalcio oksidą, o aliuminio milteliai naudojami kaip reduktorius. Kalcinuotas susmulkintas kalcio oksidas ir aliuminio milteliai (reduktorius) sumaišomi tolygiai tam tikromis proporcijomis, suspaudžiami į bloką ir reaguojant 0,01 vakuume ir 1050-1200 â temperatūroje susidaro kalcio garai ir kalcio aliuminatas (aliuminio oksidas). redukuoti kalcio garai kristalizuojasi 750-400 ° C temperatūroje. Išsikristalizavęs kalcis išlydomas naudojant argono apsaugą, kad būtų gautas tankus kalcio luitas. Redukcijos metodu pagaminto kalcio atkūrimo greitis paprastai yra apie 60%.
2. Ankstesnis kalcio elektrolizės metodas yra kontaktinis metodas. Taikant šį metodą, žaliavos sąnaudos yra didelės, metalinio kalcio tirpumas elektrolite didelis, srovės efektyvumas mažas, o produkto kokybė prasta (apie 1% chloro) ir tt Siekiant pagerinti šiuos trūkumus, vėliau kontaktinis metodas patobulintas iki skystojo katodo metodo elektrolizės.
3. Kalcio rafinavimas: didelio grynumo kalcį galima gauti po to, kai pramoninis kalcis toliau apdorojamas didelio vakuumo distiliavimo būdu. Paprastai distiliavimo temperatūra yra 780–820 ° C, o vakuumo laipsnis yra 1 × 10–4. Distiliavimo apdorojimas yra mažiau veiksmingas valant kalcio chloridą. Azoto junginiai gali būti pridedami žemiau distiliavimo temperatūros, kad susidarytų dvigubos druskos. Pridedant nitridų ir gryninant vakuuminiu distiliavimu, priemaišų elementų chloro, mangano, vario, geležies, silicio, aliuminio, nikelio ir kt. suma kalcyje gali būti sumažinta iki 1000-100ppm, tai yra 99,9% -99,99% didelio grynumo. kalcio metalas.
Trečia dalis: pagrindiniai duomenys
|
Ca min % |
Priemaišos max % |
||||||
|
Al |
Cu |
Mg |
Fe |
Mn |
N |
Si |
|
|
99.0 |
0.02 |
0.0005 |
0.03 |
0.015 |
0.015 |
0.05 |
0.013 |
Antras tipas: Ca Min99,5 %
|
Ca min % |
Priemaišos max % |
||||||
|
Al |
Cu |
Mg |
Fe |
Mn |
N |
Si |
|
|
99.5 |
0.01 |
0.0005 |
0.02 |
0.005 |
0.005 |
0.01 |
0.0003 |
Trečias tipas: Ca min 99,85 %
|
Ca min % |
Priemaišos max % |
||||||
|
Al |
Cu |
Mg |
Fe |
Mn |
N |
Si |
|
|
99.85 |
0.001 |
0.0001 |
0.02 |
0.001 |
0.005 |
0.0001 |
0.0003 |
Ketvirtas tipas: Ca min 99,95 %
|
Ca min % |
Priemaišos max % |
||||||
|
Al |
Cu |
Mg |
Fe |
Mn |
N |
Si |
|
|
99.95 |
0.001 |
0.0001 |
0.01 |
0.001 |
0.005 |
0.0001 |
0.0001 |
Ketvirta dalis: forma

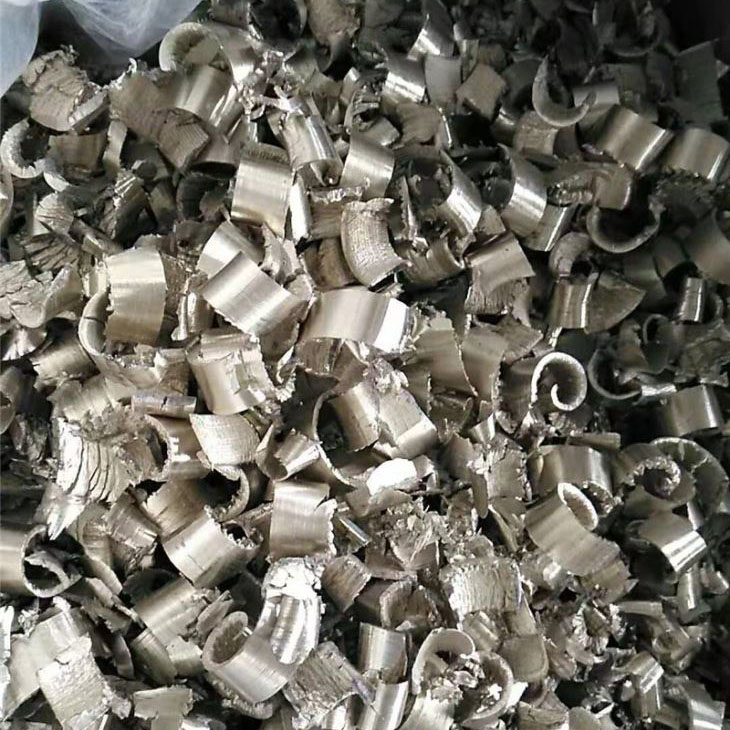

Tekinimas: 80 kg / nauji būgnai, 6.4MT / 80 būgnai / 20âFCL; 12,8MT / 160 būgnų / 40âFCL
Vienetai: 125 kg/nauji būgnai; 10MT//80 būgnų/20âFCL; 20MT/160 būgnai/40âFCL

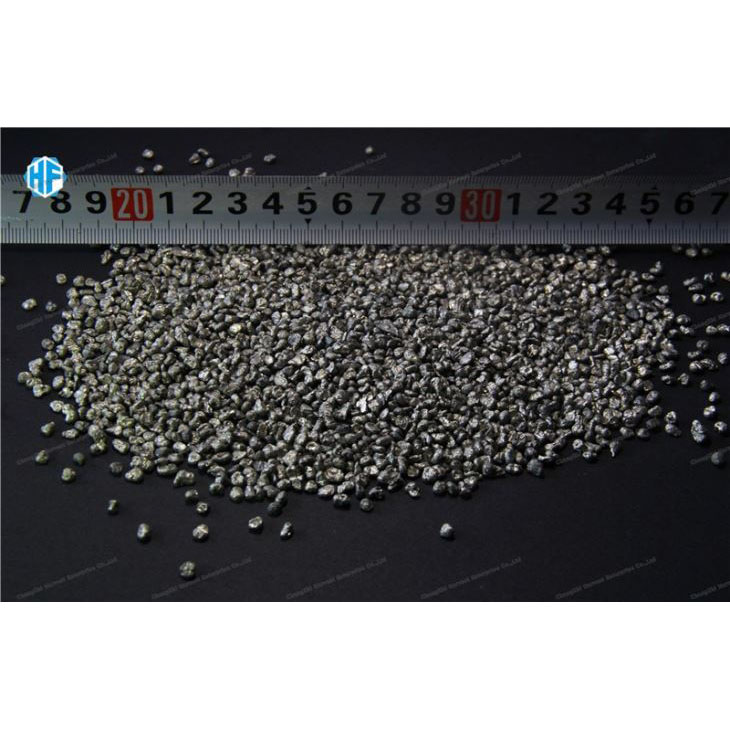

Granulės: 175 kg/nauji būgnai; 14MT//80 būgnų/20âFCL; 28MT/160 būgnai/40âFCL
(Dėmesio: būgnai viduje su dviem sluoksniais plastikinės plėvelės. Visi būgnai išlaikė JT testą, turi argono įkrovą)
